Przeznaczenie
Ręczne ostrzegacze pożarowe ROP-3000 i ROP-3000H są elementami adresowalnymi, przeznaczonymi do przekazywania informacji o pożarze do współpracującej centrali sygnalizacji pożarowej przez osobę, która zauważyła pożar i ręcznie uruchomiła ostrzegacz. Ręczne ostrzegacze mogą pracować na liniach/pętlach dozorowych central sygnalizacji pożarowej POLON 3000. Ostrzegacz ROP-3000 przeznaczony jest do montażu wewnątrz obiektów, natomiast ROP-3000H na zewnątrz obiektów
Zasada Działania
Ręczne ostrzegacze pożarowe ROP-3000 i ROP-3000H działają (przełączają styki) po uderzeniu w szybkę zabezpieczającą i wciśnięciu przycisku. Jest to przycisk typu B wg PN-EN 54-11:2004. Ręczne ostrzegacze są wyposażone w wewnętrzne izolatory zwarć. Stan alarmowania ostrzegacza jest sygnalizowany czerwonymi rozbłyskami dwukolorowej diody świecącej, która potwierdza zadziałanie systemu sygnalizacji pożarowej. Układ elektroniczny ostrzegacza kontroluje rezystancję styku mikroprzełącznika; w przypadku pogorszenia się jego parametrów do centrali przekazywana jest odpowiednia informacja. Podobnie dzieje się w przypadku zadziałania izolatora zwarć i uszkodzenia pamięci EEPROM, wykorzystywanej do adresacji ostrzegacza. Te zdarzenia, jako stany nieprawidłowe, sygnalizowane są przez ostrzegacz żółtymi rozbłyskami jego diody świecącej i wywołują odpowiednią sygnalizację uszkodzenia w centrali. Kodowanie adresu ręcznego ostrzegacza odbywa się auto-matycznie z centrali - kod adresowy zapisywany jest w jego nieulotnej pamięci
Budowa

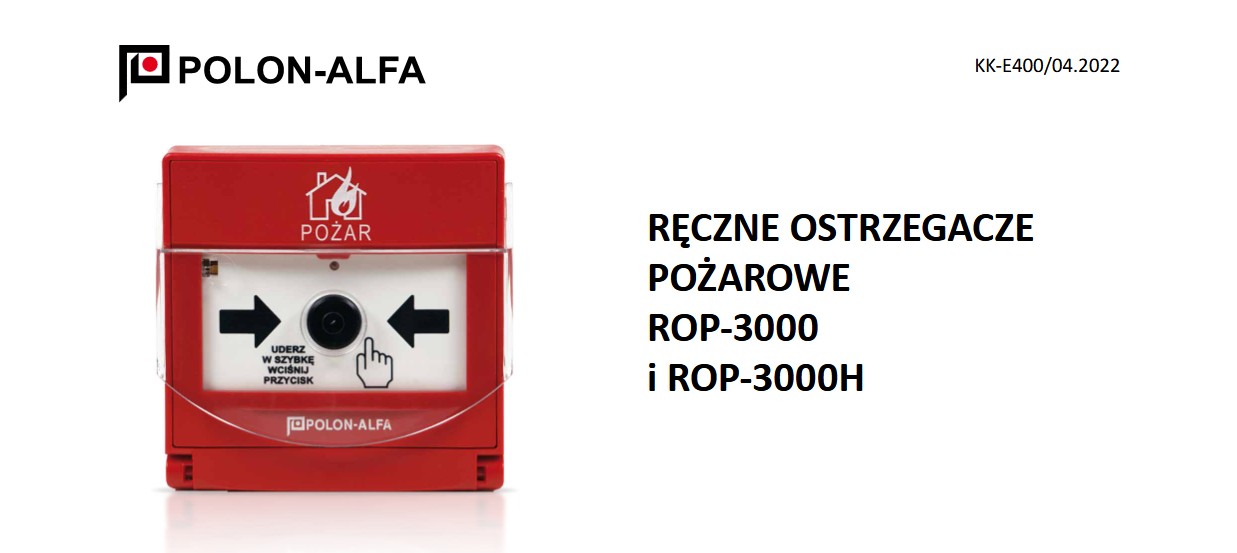

Ręczne ostrzegacze pożarowe ROP-3000 i ROP-3000H mają obudowę wykonaną z czerwonego tworzywa. Wyposażone są w przeźroczystą szybkę wykonaną z niełamiącego się tworzywa sztucznego, zabezpieczającą przed przypadkowym uruchomieniem ostrzegacza. Testowanie ostrzegaczy odbywa się poprzez ich uruchomienie analogicznie jak w przypadku pożaru.
Za pomocą specjalnego kluczyka możliwe jest przywróce- nie ostrzegacza do stanu dozorowania. Ostrzegacz ROP-3000H ma dodatkowe uszczelnienie we- wnątrz obudowy, chroniące układy elektroniczne przed wpły- wem warunków atmosferycznych
Dane techniczne
| Napięcie pracy | 16,5 ÷ 24,6 V |
| Pobór prądu z linii dozorowej | < 220 μA |
| Obciążalność styków przekaźnika NO/NC |
2 A/30 V DC (max 60 W) 0,27 A/230 V AC (max 62,5 VA) |
| Napięcie zasilania sterowanego urządzenia |
6 ÷ 220 V DC, 230 V AC |
| Stan bezpieczny wyjścia sterującego | bez zmiany, wysterowany, niewysterowany |
| Inicjacja wejścia kontrolnego | - styk bezpotencjałowy NO lub NC |
| Zakres temperatur pracy | od -40 °C do +85 °C |
| Szczelność obudowy | IP 66 |
| Wymiary maks. | 175 x 173 x 60 mm |
| Doprowadzenie kabli w obudowach |
- przewody linii dozorowej, wejścia IN dławiki M12 - przewody sterujące dławiki M16 |
| Masa | < 0,5 kg |
Uwaga
Ręczne ostrzegacze są przeznaczone do montażu wtynkowego, a za pomocą specjalnej ramki maskującej RM-60-R, do montażu natynkowego. Na wyrób wydany został przez CNBOP-PIB, jednostkę notyfikowaną nr 1438, certyfikat stałości właściwości użytko- wych potwierdzający posiadanie cech/parametrów technicznych wymaganych normami EN 54-11:2001 + A1:2005, EN 54-17:2005 + AC:2007. Posiadane cechy/parametry techniczne przewyższające wymagania wymienionych norm oraz inne podane w niniejszej karcie katalogowej cechy/parametry wyrobu nieokreślone wymienionymi normami potwierdza Producent. Wyrób posiada świadectwo dopuszczenia wydane przez CNBOP-PIB. Producent wydał na wyrób deklarację właściwości użytkowych.
